jdg管是什么型号/a_jdg是什么管子

谢谢大家对jdg管是什么型号/a问题集合的提问。作为一个对此领域感兴趣的人，我期待着和大家分享我的见解和解答各个问题，希望能对大家有所帮助。

文章目录列表:

1.JBG是什么管材？
2.JDG管是什么材料
3.JDG管的规格?

jdg管是什么型号/a_jdg是什么管子

JBG是什么管材？

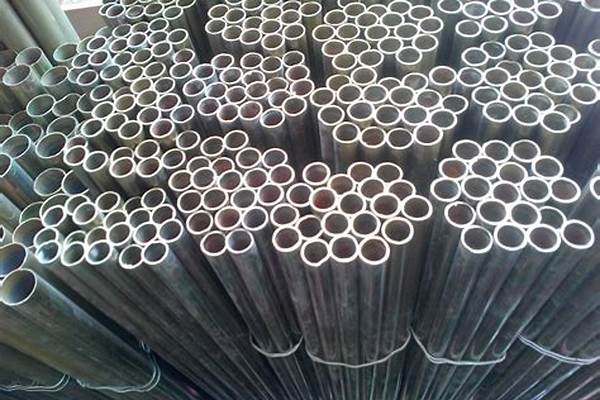

JBG是一种金属套管，在建筑工地或弱点安装我们可以经常看到！

详情：

JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝,是明敷暗敷绝缘电线专用保护管路的最佳选择。

技术标准：

JDG管系列产品根据国家标准《电气安装用导管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92标准进行设计生产。

工程验收：

遵照中国工程建设标准化协会所制定的CECS120:2000套接紧定式钢导管(JDG管)电线管路施工及验收规程,进行工程验收。

规格型号参数：

A.0.1 JDG管(套接紧式镀锌钢导管、电气安装用刚性金属平导管)型号规格见表单位:mm 型号 ZJK1612 ZJK2012 ZJK2512 ZJK2016 ZJK2516 ZJK3216 ZJK4016 ZJK5016 规格 φ16 φ20 φ25 φ20 φ25 φ32 φ40 φ50 外径D 16 20 25 20 25 32 40 50

外径允许偏差：

0 -0.3 0 -0.3 0 -0.3 0 -0.3 0 -0.3 0 -0.4 0 -0.4 0 -0.4 壁厚S 1.2 1.2 1.2 1.6 1.6 1.6 1.6 1.6 壁厚允许偏差 ±0.12 ±0.12 ±0.12 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 长度L 4000 4000 4000 4000 4000 4000 4000 4000 长度允许偏差±5.00±5.00±5.0±5.00±5.0±5.00±5.0±5.00

JDG管是什么材料

JDG管定义JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝,是明敷暗敷绝缘电线专用保护管路的最佳选...

定义

JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。

编辑本段优点

JDG管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。

编辑本段技术标准

JDG管系列产品根据国家标准《电气安装用导管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92标准进行设计生产。

编辑本段工程验收

遵照中国工程建设标准化协会所制定的CECS120:2000套接紧定式钢导管(JDG管)电线管路施工及验收规程，进行工程验收。

编辑本段施工工艺

（1） JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。（2） JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。（3） JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm. （4） JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。（5）套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径6mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm的规定。（6）管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。（7）配管完毕后，为防止异物进入管内，在端头应做好封堵。（8）在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。（9）待模板拆除完毕后，应及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。扫管完毕，封闭盒子口。

JDG管的规格?

JDG管为：套接紧定式钢导管管材，以其施工安装便捷、综合比价便宜、性能优越、规格、产品配套齐全等优点，在建筑电气工程中被广泛应用。JDG管是采用优质冷轧带钢制造而成，也称为“电镀锌电线管”，双面镀锌保护，壁厚均匀，JDG管壁厚有：1.0mm、1.1mm、1.2mm、1.5mm、1.6mm，5种壁厚的JDG管里面有非标/国标，很多人不清楚，通常工地项目较严需要根据规范标准进行，在选用JDG管时国标壁厚是什么，下方说解：

JDG管

根据国家标准规范：《套接紧定式钢导管电线管路施工及验收规程CECS_120-2007》A.0.1上注明，JDG套接紧定式钢导管材除了Φ16管国标壁厚(S)是1.5mm，Φ20、Φ25、Φ32、Φ40、Φ50国标壁厚(S)为1.6mm，厚度允许偏差为：±0.15mm。

JDG管是在房屋装修中使用比较多的建筑管材，是代替PVC管和SC管的产品。现在市面上有很多人在选择的时候都不知道要选择哪一种比较好，接下来我们就来为大家介绍一下的使用要注意什么。

jdg管使用注意事项：

(1) JDG管的堵截须选用无齿锯或钢锯堵截，端口应润滑，无毛刺。

(2) JDG管暗敷设时，其曲折半径不该小于管外径的6倍，在混凝土平面内，其曲折半径不该小于管外径的10倍;JDG管明敷设时，其曲折半径不该小于管外径的6倍。当两个接线盒间只要一个曲折时，其曲折半径不宜小于管外径的4倍。

(3) JDG管暗敷时，固定点距离不大于1000mm，固定点距弯头要点、接线盒及终端距离应大于150mm,而小于300mm。

(4) JDG管埋入墙体或混凝土内时管路与墙体或混凝土外表净距不该小于15mm.。

(5) 套接紧定式钢导管管路明敷设时，其支架、吊架的标准，当无规划要求时，不该小于圆钢：直径6mm;扁钢：30mm*3mm:;角钢：25mm*25mm*3mm的规则。

(6) 管入箱(盒)应一管一孔，管径与箱(盒)敲落孔应符合，禁止开长孔。管入箱(盒)时摆放应规整，距离均匀，箱(盒)与墙平齐。

(7) 配管结束后，为避免异物进入管内，在端头应做好封堵。

(8) 在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。
